Различие между топологией Звезда и Кольцо

Основное различие между топологией «звезда» и «кольцо» заключается в том, что топология «звезда» соединяет все устройства с центральным устройством, образуя путь, аналогичный звезде, в то время как кольцевая топология соединяет каждое устройство ровно с двумя устройствами, образуя один непрерывный путь, подобный кольцу.

Топология сети — это схема подключения различных устройств в сети. Существуют различные топологии сети, основные из них это: шина, кольцо, звезда, дерево и ячеистая. Сеть также, может быть гибридной, которая состоит из двух или более из указанных выше топологий.

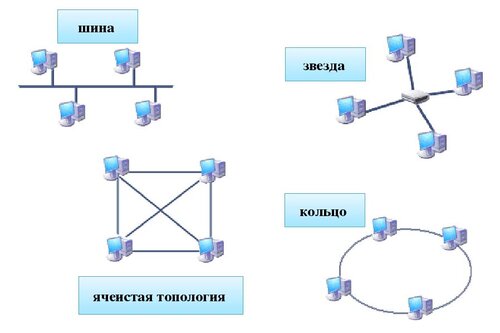

Основные типы топологий сети
Основные типы топологий сети

Содержание

  1. Обзор и основные отличия
  2. Что такое топология Звезда
  3. Что такое топология Кольцо
  4. В чем разница между топологией Звезда и Кольцо
  5. Заключение

Что такое топология Звезда?

В топологии «звезда» существует соединение между каждым устройством в сети и центральным узлом. Центральный узел — это устройство, которое может быть коммутатором или концентратором. Соединения в этой сети осуществляются через витую пару или коаксиальные кабели.

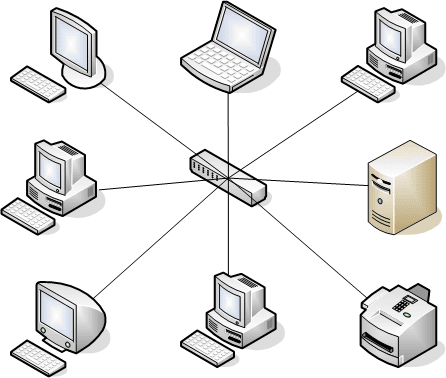

Топология Звезда компьютерной сети
Топология Звезда компьютерной сети

Основным преимуществом топологии «звезда» является простота устранения неполадок. Например, если одно устройство выйдет из строя, это не повлияет на связь с другими устройствами. Следовательно, это неисправное устройство легко заменить другим исправным устройством. Кроме того, можно легко настроить и изменить сеть, а поскольку имеется только одно центральное устройство, его легко обновить.

Хотя он имеет много преимуществ, есть несколько недостатков тоже. Информация со всех устройств проходит через центральное устройство. Поэтому, если центральное устройство выходит из строя, вся сеть выходит из строя. Другой момент заключается в том, что производительность сети сильно зависит от центрального устройства. Однако в целом эта топология проста в установке и управлении и идеально подходит для домашних и офисных сетей.

Что такое Кольцевая топология?

В кольцевой топологии соединения являются последовательными. Первое устройство подключается к следующему в кольце и так далее, а последнее устройство подключается обратно к первому устройству, таким образом, образуется кольцевая структура. В этой топологии, каждое устройство имеет два соседних устройства. Каждое устройство получает сообщения от предыдущего устройства и отправляет их на следующее устройство. Данные проходят через кольцо либо по часовой стрелке, либо против часовой стрелки. Сообщение проходит по кольцу, пока не достигнет целевого устройства.

Читайте также:  Разница между JavaScript и jQuery

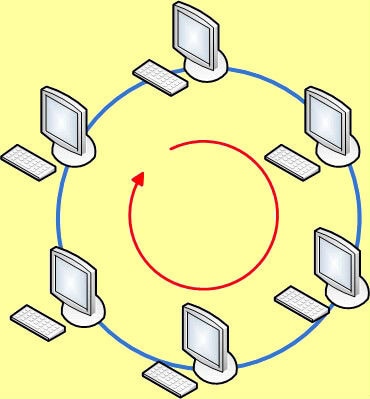

Кольцевая топология компьютерной сети
Кольцевая топология компьютерной сети

Кольцевая топология дешевая в установке, но не широко используется из-за сложности обслуживания. Кроме того, сбой в одном устройстве может повлиять на связь всей сети.  Более того, процесс добавления и удаления устройств из сети является сложным.  Поэтому трудно выполнить устранение неполадок в кольцевой топологии.



В чем разница между топологией Звезда и Кольцо?

Топология Звезды против Кольцевой топологии
Топология «звезда» — это конфигурация сетевых устройств, в которой все устройства соединяются с центральным устройством, таким как коммутатор или концентратор, который образует путь передачи данных, аналогичный звезде Кольцевая топология — это конфигурация сетевых устройств, в которой каждое устройство соединяется с двумя соседними устройствами, образуя единый непрерывный путь для передачи данных, аналогичный кольцу
Архитектура сети
Каждое устройство подключается к центральному устройству Каждое устройство подключается к двум соседним устройствам
Передача данных
Данные со всех устройств проходят через центральное устройство Данные перемещаются либо по часовой стрелке, либо против часовой стрелки по кольцу, до тех пор, пока они не пока не достигнут целевого устройства
Влияние отказа в сети
Сбой в центральном устройстве приведет к сбою всей сети. Сбои в работе других устройств не будут влиять на сеть, пока работает центральное устройство Сбой в одном устройстве приведет к сбою всей сети
Устранение неисправности
Неисправность легко устраняется Неисправность сложно устранить
Стоимость
Реализация дорогая Реализация сравнительно дёшева



Резюме — топология Звезда против топологии Кольцо

Звезда и Кольцо — две топологии компьютерной сети. Различие между топологией «звезда» и «кольцо» заключается в том, что топология «звезда» соединяет все устройства с центральным устройством, образуя путь, аналогичный звезде,в то время как кольцевая топология соединяет каждое устройство ровно с двумя другими устройствами, образующими единый непрерывный путь, подобный кольцу.
